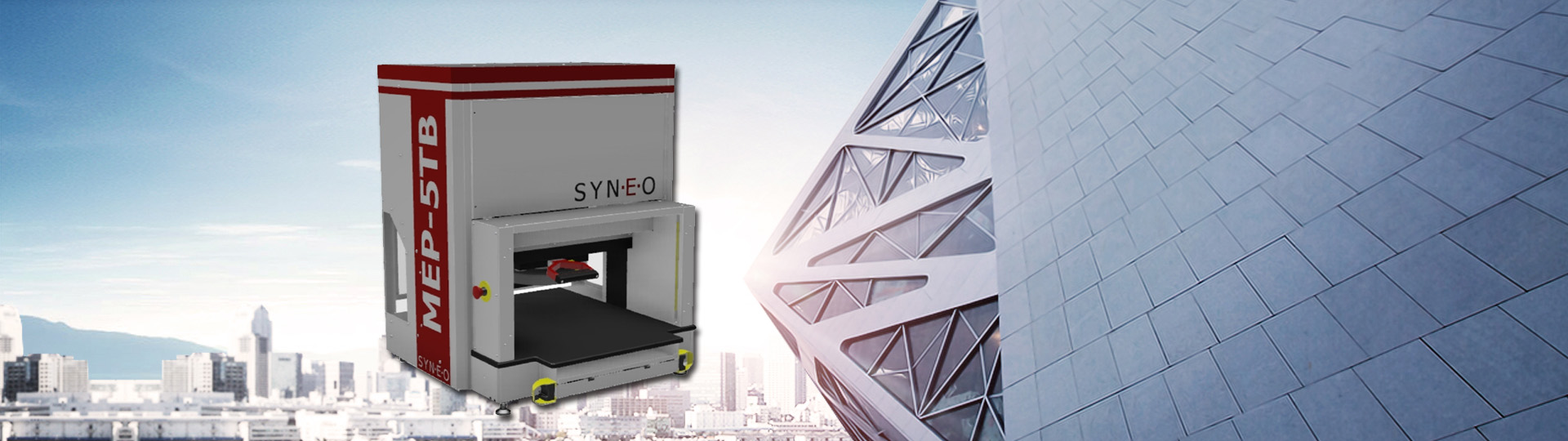

产品名称：Catalog MEP-5TB

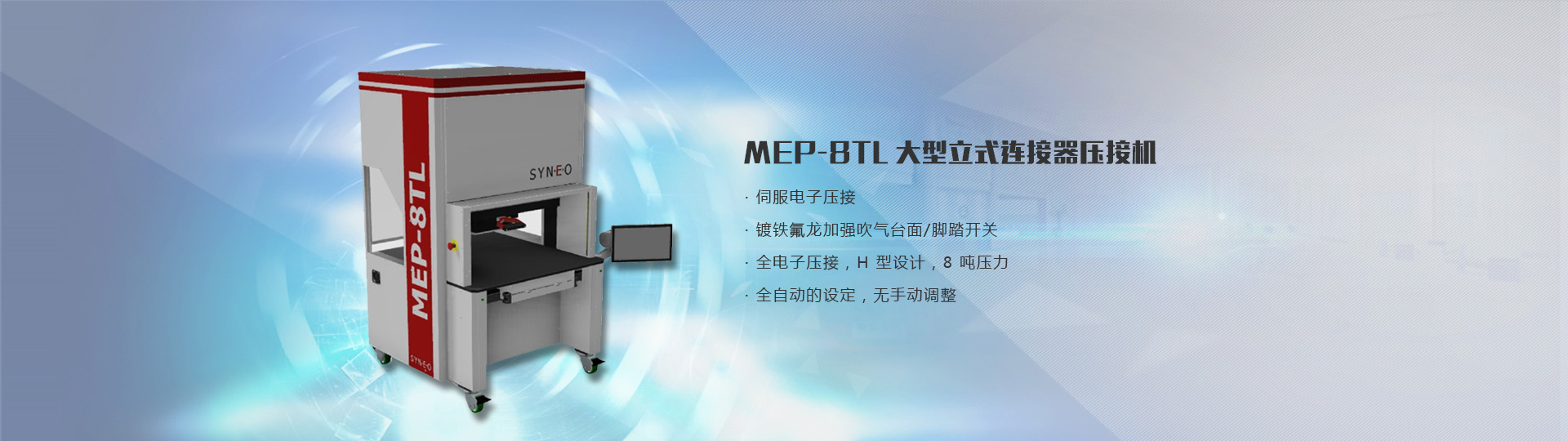

MEP-8TL Manual Electric Press立式手动电子压接机

Spedfication 规格：

MEP-8TL Servo Electric Press, includes MEP-8TL伺服电子压接，包含 Light curta彳n 光栅

TooHn-place sensor Tool 定位 sensor

Tef丨on hard coated A彳r table /w foot sw彳tch镀铁氟龙加强吹气台面/脚踏开关 MEP-8TL system descr彳ption Mep-8TL 系统描述

36”wide opening and 36” depth table 36 英寸（914.4 毫米）宽和 36 英寸（914.4 毫米）深度台面

Approx. 30”x 36” PCB 大约 30 英寸（762 毫米）x 36 英寸（914.4 毫米）PCB

AU electric press，H-frame design，8 ton capacity 全电子压接，H 型设计，8 吨压力

Approx, force resolution 65,000 at 16 bit ADC system 大约 65000 点，16bit 数模转换系统

Windows 7 PC control with touchscreen monitor，keyboard，mouse Windows 7 PC 控制拥有触摸屏，键盘，鼠标

FuU force available throughout trave〖全行程压力监控

Head is manuaUy moveable throughout the opening 压头可在横向手动移动

Rat rock press head 12” x1.5” 12 英寸（304.8 毫米）x1.5 英寸（38.1 毫米）平整压头

Manual head rotation <0, 90 degrees)压头可手动旋转（0,90 度）

Aluminum PCB support plate，Teflon hard coated 锡合金制 PCB 支撑台面，铁氟龙加硬 2-Stage Force and True Distance Measurement 两段力监控和真实距离测量 Press to force or height with error detection力或高度的压接伴随错误侦测

DynamicaUy adjusted force using PAST (also caUed PAR) or FAT (also called Force Gradient)动态调节压力通过应用 PAST (采样力）

or FAT (压接曲线斜率）

FuUy automatic setup, no manual adjustments 全自动的设定，无手动调整 Board thickness measurement 板厚测量

SPC data gathering/display/printing included SPC 数据收集/显示/打印

110 or 220 VAC 1 phase, 20 amps，50/60 Hz 单相 110 或 220 VAC , 20 安，50/60 赫兹

Air 80 psi for air table and sliding head air bearing 空气压力 80psi 用于气动台面和压头滑动

Approx, net weight 2200 lbs.大约重量 2200 磅

Shipping dimension 1 pallet 55” x 48” x 75” high，Approx. 2300 lbs.装箱尺寸 55 英寸 x 48 英寸 x 75 英寸（1397 毫米 x1219 毫米 X1905毫米），毛重2300磅
